クレーンカーゴのメンテナンス
先日仕事中に不注意半分、劣化半分(汗)で、フックの巻き過ぎを防止する『過巻防止装置』のワイヤーを切断するトラブルを起こしました。
このワイヤーが切れてしまうと安全装置が働いてしまい、クレーンの操作が出来なくなってしまうのです。原理は簡単で、センサーがアースに落ちているか居ないかで判断しているだけなので…
緊急避難でワイヤーをブームにアースして安全装置を殺して使用しておりました。しかし、そのままでは不注意による『フックの巻き過ぎ』を防止できない為、メーカーに部品を発注!
仕事が休みになった今日、補修に取り掛かりました。

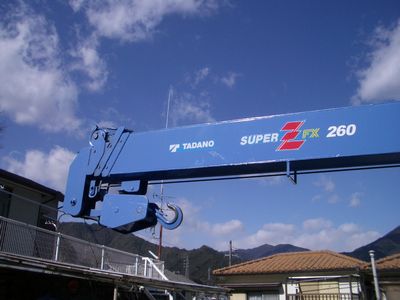

このブームの先端を分解します。

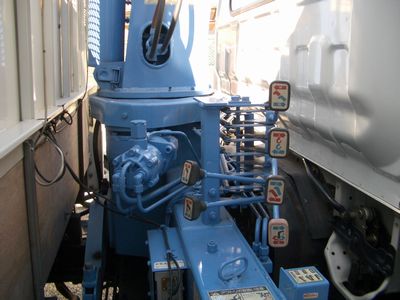

こちらは、手動で操作する為の操作レバーが並んでいます。ラジコンばかり使っているので、あまり触れない部分なんですがねぇ(爆)

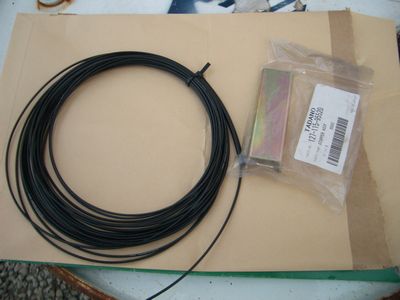

今回入手した『過巻防止装置のワイヤー』と『フックの外れ止め』です。このワイヤー…単なる銅線とは違い鉄の線が入っており、ワイヤーが伸びないようになっています。

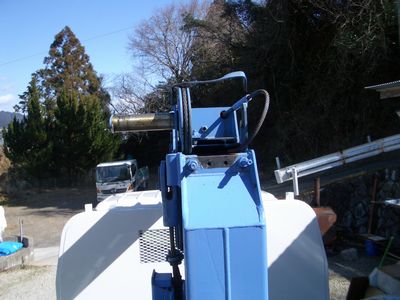

ただいま分解中!

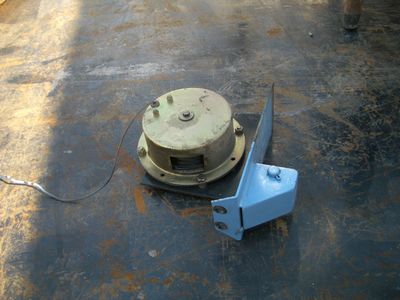

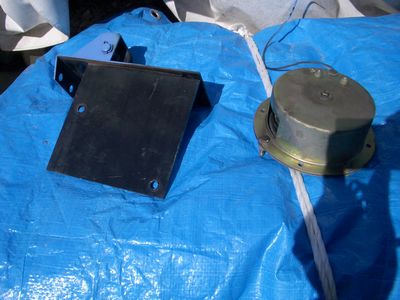

ブームの先端から出て来た物が今回補修する部分です。ぜんまい式のコードリールになっていて、新しく入手したワイヤーに巻き換えます。


分解中♪

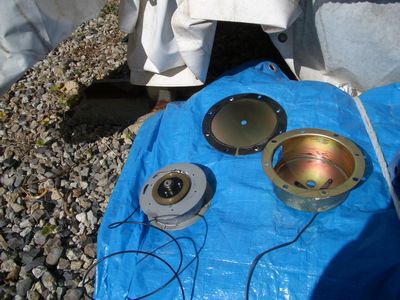

さらに分解、3分割になりました。これでようやくワイヤーの巻き換えが出来ます。

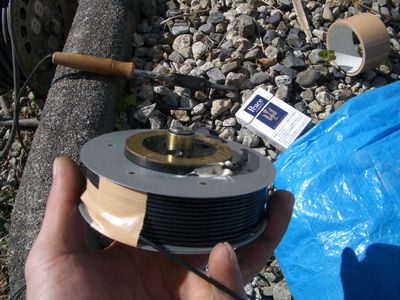

巻き換えが終わった図…
交換用のワイヤーが10m程あるので、『乱巻』しないよう丁寧に巻いていきます。

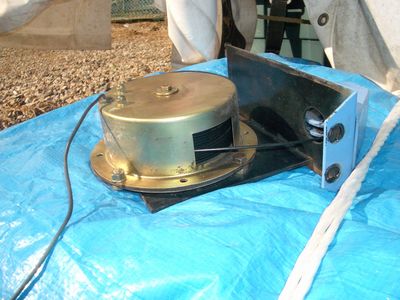

再び元の様に組み直して、ブームの先端に戻します。


ブームに組み込み、配線を仮に済ませて早速試運転です。ブーム伸張中にワイヤーが切れないかハラハラしましたが、そのような不具合も無く無事に修理は終わりそうです(汗)

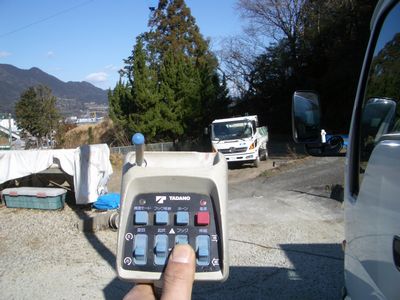

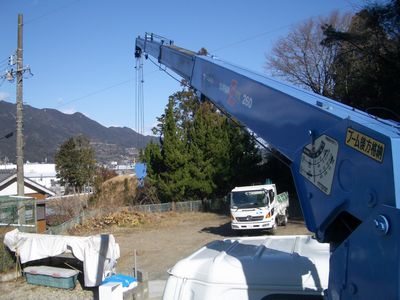

ラジコンで操作中!ただいまフックを巻き上げ操作しています。

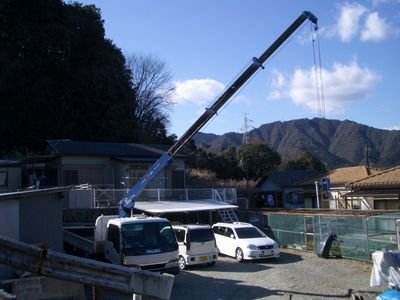

ブーム最大伸張時で8.6m伸びます。とは言っても作業半径にもよるけど…最大にブームを伸ばしたら300キロくらいしか荷は吊れません(爆)
試運転も済み、フックの外れ止めを交換して、クレーンカーゴ本体の『グリスアップ』をしてメンテナンス完了であります♪

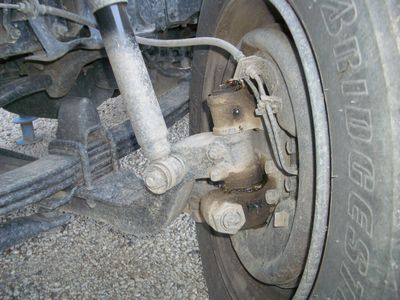

せっかく『グリスポンプ』を持ち出したので…エルフの方もグリスアップをしました。写真は、フロントの『キングピンブッシュ』のグリスアップポイントです。
トラックは乗用車と違い、走行距離に応じてグリスアップする必要があるのです。それでも、昔の事を思えばグリスアップをするポイントは少なくなりました。
フロントではこの写真の部分くらいで…あとは『プロペラシャフト』にグリスアップポイントがあるくらいで…

リーフサスペンションもメンテフリーになっているとは(汗)前のエルフはリーフサスにもグリスアップポイントがあったんだけどなぁ…

って事で、本日の日曜日はメンテナンスで1日が過ぎて行きました(自爆)
